詳細說明：

　　衷心感謝您選購本公司智能數顯儀表，燁立是專業生產數顯表廠家，而且數顯表價格優惠，數顯表報價請聯系客服，量大從優！YL-TS803智能單光柱測控儀適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的線性矯正。YL-TS803智能單光柱測控儀集數字測量顯示和模擬測量顯示于一體，采用數碼 LED顯示，可準確的顯示控制實時測量值；同時采用高精度40線光柱顯示，清晰直觀的顯示實時測量值。以方便直觀的與其它測量參數進行比較。本系列儀表做了多重保護和隔離優化設計，抗干擾能力強、可靠性高。

1.技術指標

顯示方式：單排四位LED顯示測量值，單色40段光柱模擬顯示測量值百分比

顯示范圍：-1999~9999

測量精度：±0.5%FS±1d或士0.2%FS±1d

輸入信號如下：熱電偶：K、E、S、B、J、T、R、N等，冷端溫度自動補償；熱電阻：Pt100、Cu50等，各引線電阻均應小于10Ω；直流電壓：mV、0~5V、1~5V、0~10V（外接分壓電阻）；直流電流：0~10mA、0~20mA、4~20mA等；線性電阻：0~400Q（遠傳壓力表）

報警功能：上上限、上限、下限、下下限等方式

變送輸出精度：±0.3%FS，負載能力：500Q

繼電器接點容量：AC240V/3A@DC24V/3A（無感阻性負載）

儀表工作電壓：220V±10V，功耗≤5W

儀表開孔尺寸：152*76mm

儀表外形尺寸：160*80*90mm

儀表凈重重量：<1kg

工作環境：溫度：0~50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合。

2.參數設置

①開啟電源，儀表通電，顯示測量值。

②長按3秒及以上【SET】鍵，進入現場參數設定狀態，智能數顯儀表顯示AHl。此時通過【RIGHT】鍵移位，【DOWN】鍵和【UP】鍵切換代碼或調整數據，【SET】鍵進入?yún)?shù)設置或確認參數修改值，長按【SET】鍵可退出參數設定狀態。

③按【DOWN】鍵或【UP】鍵切換代碼使數碼管顯示PASS，設置PASS=555后再按【SET】鍵則可進入系統參數設定狀態。

④設定過程中按【SET】鍵進入?yún)?shù)設置或確認參數修改值，長按【SET】鍵可退出參數設定狀態回到運行狀態。接線方法建議用帶絕緣套的U型壓線端子（電源和信號端子均為M3.5螺釘）為提高儀表的安全性，接線時請遵守下述警告：

.為防止觸電，請?jiān)诮泳€錢確認供給電源已切斷。

.為防止火災，請使用雙重絕緣線（電源線建議使用截面積≥1mm，絕緣600V的導線；繼電器輸出接線需耐電壓性強，截面積≥0.5mm的導線）。

.在電源回路中請?jiān)O(shè)置空氣開關，將本表與總電源隔開。

.牢固地?cái)Q緊端子螺絲。擰緊力矩：0.5N.m（5kgf.cm）。

.測量回路與電源回路需分開鋪設，測量對象zui好不是干擾源，一旦無法避免，請將測量對象和測量回路絕緣，并將測量對象接地。

.工程現場的供電電壓須限制在儀表的承受電壓范圍內。

.A0表示變送輸出，繼電器出廠默認常開觸點，TC為熱電偶信號，Rtd為熱電阻/電阻信號，mA為電流信號，mV/V為電壓信號，24V+為饋電輸出，RS485為485通訊（A+、B-）。

.本說明給出的為基本接線圖，當儀表功能與基本接線圖沖突時，請以實物為準。

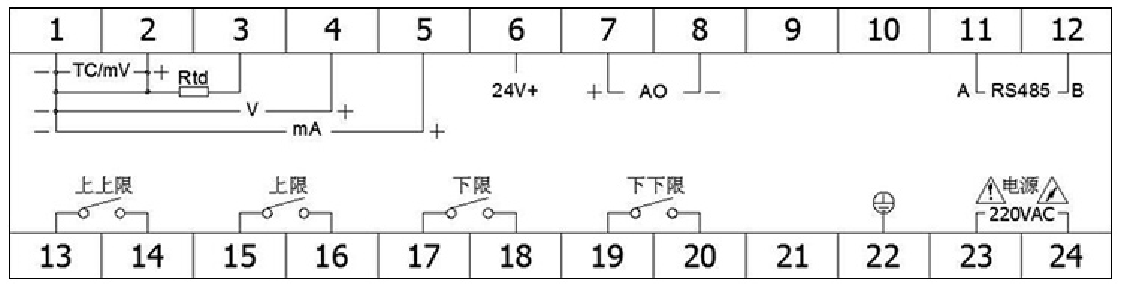

YL-TS803智能單光柱報警測控儀接線圖

儀表輸入信號類型表

代碼	輸入類型	測量范圍
00	S	0~1600℃
01	R	0~1600℃
02	B	200-1800℃
03	K	0-1300℃
04	N	0~1300℃
05	E	0-800℃
06	J	0-650℃
07	T	-200-400℃
08	Pt100	-200-850℃
09	Cu50	-50-150℃
10	0-5V	-999-9999
11	1~5V	-999-9999
12	0-10V	-999-9999
13	0-10mA	-999-9999
14	0-20mA	-999-9999
15	4-20mA	-999-9999
16	mV非標信號	0-100mV
17	電阻R非標信號	0-400Q
18	頻率f非標信號	0-3000Hz
19	0-5V開方	-999-9999
20	1~5V開方	-999-9999
21	0-10mA開方	-999-9999
22	4-20mA開方	-999-9999
23	全切換輸入

燁立科技二次儀表型號大全：

YL-C901-00-12-N-P	YL-C903-01-12-HL-P	YL-C901-80-12-N-P	YL-C903-81-12-HL-P
YL-C901-00-08-N-P	YL-C903-01-08-HL-P	YL-C901-80-08-N-P	YL-C903-81-08-HL-P
YL-C901-00-09-N-P	YL-C903-01-09-HL-P	YL-C901-80-09-N-P	YL-C903-81-09-HL-P
YL-C901-00-03-N-P	YL-C903-01-03-HL-P	YL-C901-80-03-N-P	YL-C903-81-03-HL-P
YL-C901-00-02-N-P	YL-C903-01-02-HL-P	YL-C901-80-02-N-P	YL-C903-81-02-HL-P
YL-C901-00-23-N-P	YL-C903-01-23-HL-P	YL-C901-80-23-N-P	YL-C903-81-23-HL-P
YL-C901-02-12-N-P	YL-C903-02-12-HL-P	YL-C901-82-12-N-P	YL-C903-82-12-HL-P
YL-C901-02-08-N-P	YL-C903-02-08-HL-P	YL-C901-82-08-N-P	YL-C903-82-08-HL-P
YL-C901-02-09-N-P	YL-C903-02-09-HL-P	YL-C901-82-09-N-P	YL-C903-82-09-HL-P
YL-C901-02-03-N-P	YL-C903-02-03-HL-P	YL-C901-82-03-N-P	YL-C903-82-03-HL-P
YL-C803-00-12-N-P	YL-C803-01-12-HL-P	YL-C803-80-12-N-P	YL-C803-81-12-HL-P
YL-C803-00-08-N-P	YL-C803-01-08-HL-P	YL-C803-80-08-N-P	YL-C803-81-08-HL-P
YL-C803-00-09-N-P	YL-C803-01-09-HL-P	YL-C803-80-09-N-P	YL-C803-81-09-HL-P
YL-C803-00-03-N-P	YL-C803-01-03-HL-P	YL-C803-80-03-N-P	YL-C803-81-03-HL-P
YL-C803-00-02-N-P	YL-C803-01-02-HL-P	YL-C803-80-02-N-P	YL-C803-81-02-HL-P
YL-C803-00-23-N-P	YL-C803-01-23-HL-P	YL-C803-80-23-N-P	YL-C803-81-23-HL-P
YL-C803-02-12-N-P	YL-C803-02-12-HL-P	YL-C803-82-12-N-P	YL-C803-82-12-HL-P
YL-C803-02-08-N-P	YL-C803-02-08-HL-P	YL-C803-82-08-N-P	YL-C803-82-08-HL-P
YL-C803-02-09-N-P	YL-C803-02-09-HL-P	YL-C803-82-09-N-P	YL-C803-82-09-HL-P
YL-C803-02-03-N-P	YL-C803-02-03-HL-P	YL-C803-82-03-N-P	YL-C803-82-03-HL-P
YL-C803-02-02-N-P	YL-C803-02-02-HL-P	YL-C803-82-02-N-P	YL-C803-82-02-HL-P
YL-C803-02-23-N-P	YL-C803-02-23-HL-P	YL-C803-82-23-N-P	YL-C803-82-23-HL-P
YL-S803-00-12-N-P	YL-S803-01-12-HL-P	YL-S803-80-12-N-P	YL-S803-81-12-HL-P
YL-S803-00-08-N-P	YL-S803-01-08-HL-P	YL-S803-80-08-N-P	YL-S803-81-08-HL-P
YL-S803-00-09-N-P	YL-S803-01-09-HL-P	YL-S803-80-09-N-P	YL-S803-81-09-HL-P
YL-S803-00-03-N-P	YL-S803-01-03-HL-P	YL-S803-80-03-N-P	YL-S803-81-03-HL-P
YL-S803-00-02-N-P	YL-S803-01-02-HL-P	YL-S803-80-02-N-P	YL-S803-81-02-HL-P
YL-S803-00-23-N-P	YL-S803-01-23-HL-P	YL-S803-80-23-N-P	YL-S803-81-23-HL-P
YL-S803-02-12-N-P	YL-S803-02-12-HL-P	YL-S803-82-12-N-P	YL-S803-82-12-HL-P
YL-S803-02-08-N-P	YL-S803-02-08-HL-P	YL-S803-82-08-N-P	YL-S803-82-08-HL-P
YL-S803-02-09-N-P	YL-S803-02-09-HL-P	YL-S803-82-09-N-P	YL-S803-82-09-HL-P
YL-S803-02-03-N-P	YL-S803-02-03-HL-P	YL-S803-82-03-N-P	YL-S803-82-03-HL-P
YL-S803-02-02-N-P	YL-S803-02-02-HL-P	YL-S803-82-02-N-P	YL-S803-82-02-HL-P
YL-S803-02-23-N-P	YL-S803-02-23-HL-P	YL-S803-82-23-N-P	YL-S803-82-23-HL-P
YL-C401-00-12-N-P	YL-C403-01-12-HL-P	YL-C401-80-12-N-P	YL-C403-81-12-HL-P
YL-C401-00-08-N-P	YL-C403-01-08-HL-P	YL-C401-80-08-N-P	YL-C403-81-08-HL-P
YL-C401-00-09-N-P	YL-C403-01-09-HL-P	YL-C401-80-09-N-P	YL-C403-81-09-HL-P
YL-C401-00-03-N-P	YL-C403-01-03-HL-P	YL-C401-80-03-N-P	YL-C403-81-03-HL-P
YL-C401-00-02-N-P	YL-C403-01-02-HL-P	YL-C401-80-02-N-P	YL-C403-81-02-HL-P
YL-C401-00-23-N-P	YL-C403-01-23-HL-P	YL-C401-80-23-N-P	YL-C403-81-23-HL-P
YL-C401-02-12-N-P	YL-C403-02-12-HL-P	YL-C401-82-12-N-P	YL-C403-82-12-HL-P
YL-C401-02-08-N-P	YL-C403-02-08-HL-P	YL-C401-82-08-N-P	YL-C403-82-08-HL-P
YL-C401-02-09-N-P	YL-C403-02-09-HL-P	YL-C401-82-09-N-P	YL-C403-82-09-HL-P
YL-C401-02-03-N-P	YL-C403-02-03-HL-P	YL-C401-82-03-N-P	YL-C403-82-03-HL-P
YL-C401-02-02-N-P	YL-C403-02-02-HL-P	YL-C401-82-02-N-P	YL-C403-82-02-HL-P
YL-C401-02-23-N-P	YL-C403-02-23-HL-P	YL-C401-82-23-N-P	YL-C403-82-23-HL-P
YL-S401-00-12-N-P	YL-S403-01-12-HL-P	YL-S401-80-12-N-P	YL-S403-81-12-HL-P
YL-S401-00-08-N-P	YL-S403-01-08-HL-P	YL-S401-80-08-N-P	YL-S403-81-08-HL-P
YL-S401-00-09-N-P	YL-S403-01-09-HL-P	YL-S401-80-09-N-P	YL-S403-81-09-HL-P
YL-S401-00-03-N-P	YL-S403-01-03-HL-P	YL-S401-80-03-N-P	YL-S403-81-03-HL-P
YL-S401-00-02-N-P	YL-S403-01-02-HL-P	YL-S401-80-02-N-P	YL-S403-81-02-HL-P
YL-S401-00-23-N-P	YL-S403-01-23-HL-P	YL-S401-80-23-N-P	YL-S403-81-23-HL-P
YL-S401-02-12-N-P	YL-S403-02-12-HL-P	YL-S401-82-12-N-P	YL-S403-82-12-HL-P
YL-S401-02-08-N-P	YL-S403-02-08-HL-P	YL-S401-82-08-N-P	YL-S403-82-08-HL-P
YL-S401-02-09-N-P	YL-S403-02-09-HL-P	YL-S401-82-09-N-P	YL-S403-82-09-HL-P
YL-S401-02-03-N-P	YL-S403-02-03-HL-P	YL-S401-82-03-N-P	YL-S403-82-03-HL-P
YL-S401-02-02-N-P	YL-S403-02-02-HL-P	YL-S401-82-02-N-P	YL-S403-82-02-HL-P
YL-S401-02-23-N-P	YL-S403-02-23-HL-P	YL-S401-82-23-N-P	YL-S403-82-23-HL-P
YL-C701-00-12-N-P	YL-C703-01-12-HL-P	YL-C701-80-12-N-P	YL-C703-81-12-HL-P
YL-C701-00-08-N-P	YL-C703-01-08-HL-P	YL-C701-80-08-N-P	YL-C703-81-08-HL-P
YL-C701-00-09-N-P	YL-C703-01-09-HL-P	YL-C701-80-09-N-P	YL-C703-81-09-HL-P
YL-C701-00-03-N-P	YL-C703-01-03-HL-P	YL-C701-80-03-N-P	YL-C703-81-03-HL-P
YL-C701-00-02-N-P	YL-C703-01-02-HL-P	YL-C701-80-02-N-P	YL-C703-81-02-HL-P
YL-C701-00-23-N-P	YL-C703-01-23-HL-P	YL-C701-80-23-N-P	YL-C703-81-23-HL-P
YL-C701-02-12-N-P	YL-C703-02-12-HL-P	YL-C701-82-12-N-P	YL-C703-82-12-HL-P
YL-C701-02-08-N-P	YL-C703-02-08-HL-P	YL-C701-82-08-N-P	YL-C703-82-08-HL-P
YL-C701-02-09-N-P	YL-C703-02-09-HL-P	YL-C701-82-09-N-P	YL-C703-82-09-HL-P
YL-C701-02-03-N-P	YL-C703-02-03-HL-P	YL-C701-82-03-N-P	YL-C703-82-03-HL-P

錯誤型號舉例:YL-C803-02-12-HL-P。選型錯誤原因:顯示儀YL-C803是不具備報警功能的(型號中代碼的:HL)。正確型號舉例:YL-C803-02-12-HL-P

3、產品展示

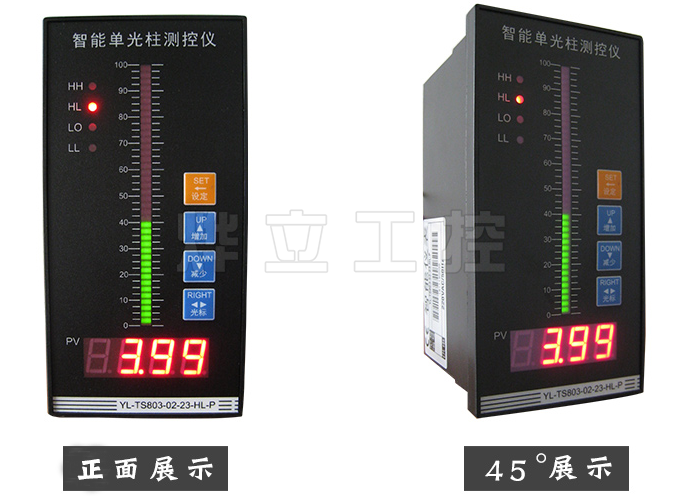

智能單光柱測控儀實物圖

4、產品特點：

1）專用的集成芯片及軟硬件結合的抗干擾處理，穩定性更佳
2）wan能信號輸入，通過菜單設置即可自由更改分度號，操作簡便
3）采用高亮度LED數碼及高精度40段光柱清晰直觀的顯示測量值
4）zui多支持四路報警功能，含兩路上限及兩路下限報警，可獨立報警
5）熱電偶冷端溫度及熱電阻引線電阻自動補償，精準度更高
6）可對外接的二、三線制變送器提供配電功能
7）具備光電隔離的變送輸出功能

8）具備RS232C或RS485通訊功能，智能數顯儀表可與上位機連接構成數據采集系統及控制系統

9）線性輸入信號儀表可自定義零點和滿度

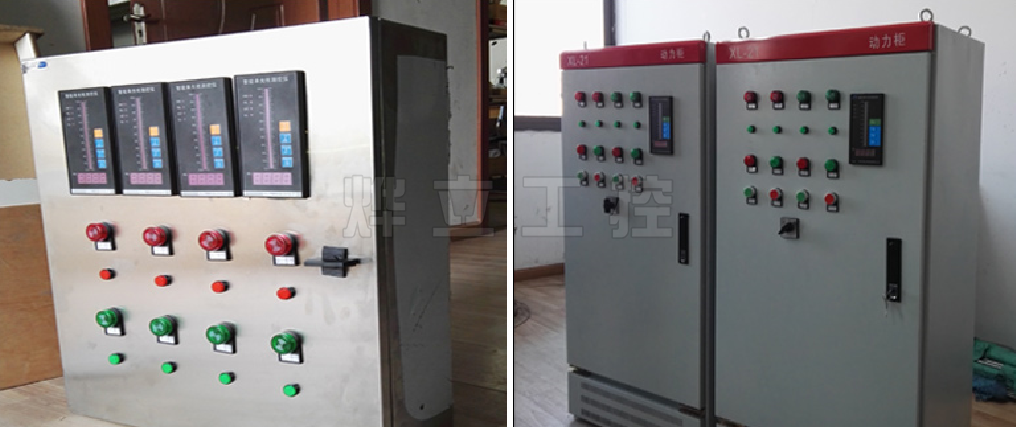

單光柱測控儀搭配配電箱

5、應用示例：

液位變送器0-5米（標牌上），4-20mA輸出，水位大于4米時輸出報警，低于1米時報警（以cm為單位，即1m=100.0cm）

參數	名稱	設定值	備注
Sn	信號輸入類型	15	PUH為變送器zui高量程值
dot	信號輸入小數點	1
PUL	量程下限	0.0
PUH	量程上限	500.0
ALo	下限報警	100.0
AHI	上限報警	400.0

控制水泵系統，下限繼電器回差控制（以液位變送器5m，低于1米開泵，高于4米停泵為例，以cm為單位）

參數	名稱	設定值	備注
Sn	信號輸入類型	15	PUH為變送器zui高量程值
dot	信號輸入小數點	1
PUL	量程下限	0.0
PUH	量程上限	500.0
ALo	下限報警	100.0
dLo	下限報警回差	300.0
